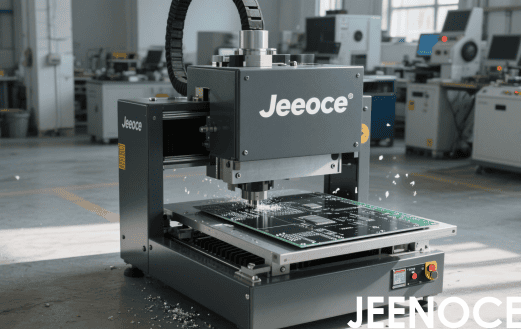

铡刀式分板机主要由机架、工作台、铡刀切割机构、定位装置、传动系统和控制系统等核心部件组成。其工作原理是模拟铡刀铡切物体的方式，通过机械传动使铡刀沿着特定轨迹对PCB板进行切割分离。准备阶段，操作人员将 PCB 整板置于工作台，通过机械定位销与 PCB 定位孔配合，结合真空吸附负压固定板材，同时依板材质、厚度等选装适配铡刀。定位完成后，操作人员经控制系统下达指令，电机驱动的传动系统带动铡刀切割机构，使铡刀沿导轨匀速下压。当刀刃接触 PCB 板，凭借锋利刃口与压力，沿板上预先设计的 V-Cut 槽或铣槽等弱化结构切入，利用剪切力逐步分离 PCB 板。待切割完成，控制系统操控传动系统使铡刀复位，工作台移出分板后的 PCB 单元，完成一次分板流程，实现自动化、连续化作业 。
切割精度高：铡刀式分板机通过精确的机械传动和定位装置，能够沿着PCB板上预先设计的V-Cut槽或铣槽进行精准切割，分板后的尺寸误差较小，能够满足对分板精度要求较高的生产需求，保证分板后PCB单元的尺寸一致性。
切口质量优：由于铡刀的刀刃设计和切割方式，在分板过程中能够使PCB板的切口较为平整，毛刺较少，减少了后续对切口进行打磨、去毛刺等处理工序，降低了生产成本和生产时间。
适用范围广：铡刀式分板机可适用于多种不同材质、厚度的PCB板分板，无论是常规的FR-4环氧树脂板，还是铝基板、铜基板等特殊材质的PCB板，只要分板处有合适的弱化结构，都能进行有效的分板操作，具有较强的通用性。
设备稳定性好：该分板机的机械结构相对简单，主要部件如传动系统、铡刀切割机构等在正常维护下，能够保持稳定的工作状态，故障率较低，设备使用寿命较长，减少了设备维修和更换的成本。
分板效率相对较低：铡刀式分板机的切割方式决定了其每次只能对一块PCB板进行单方向的切割分板，相比一些能够同时进行多块板分板或多方向分板的设备，其分板效率较低，在大规模生产且分板任务繁重的情况下，可能无法满足高效生产的需求。
刀具成本较高：铡刀刀具在长期使用过程中，刀刃会因与PCB板的摩擦和挤压而逐渐磨损。为了保证分板的精度和切口质量，当刀具磨损到一定程度时就需要及时更换。由于铡刀刀具通常采用高品质的合金钢材质，且加工工艺复杂，导致刀具成本较高，增加了企业的生产成本。
存在应力影响：在铡刀切割PCB板的过程中，会对PCB板产生一定的机械应力。虽然这种应力相对冲压式分板机较小，但对于一些对机械应力非常敏感的高精度元器件，如BGA封装芯片、微小贴片电容等，仍可能会因应力作用导致性能下降甚至损坏，影响电子产品的质量和可靠性。
设备占地面积较大：铡刀式分板机为了保证切割过程的稳定性和安全性，其机架和工作台等部件的尺寸相对较大，导致设备整体占地面积较大，对于一些生产场地空间有限的企业来说，可能会受到场地限制。
铡刀式分板机凭借其独特的机械切割原理，在PCB板分板领域占据重要地位，它以较高的切割精度、良好的切口质量和广泛的适用范围，为电子制造企业提供了可靠的分板解决方案，尤其适用于对分板精度要求高、PCB板材质多样的生产场景，然而，其分板效率相对较低、刀具成本高、存在应力影响以及设备占地面积大等缺点，也在一定程度上限制了它的应用，在实际生产中，企业需要根据自身的生产规模、产品特点、场地条件以及成本预算等多方面因素，综合考量铡刀式分板机的性能优缺点，合理选择和使用该设备。
