电路板X射线检测设备的基础参数和优势

X射线检测这种非破坏性的方式是SMT贴片加工检测过程中无法替代的关键流程，而际诺斯将这款精度极高、效率极快、防辐射能力极强的检测设备引入，为客户带来了高质量电路板成品的检测结果深受广大厂商的喜爱。

`, "text/html").body; const h2Elements = Array.from(decoded.querySelectorAll('h2')); // 移除最后一个 h2 及其后面的所有内容 if (h2Elements.length > 0) { const lastH2 = h2Elements[h2Elements.length - 1]; let nodeToRemove = lastH2; while (nodeToRemove && nodeToRemove !== decoded.lastChild) { const next = nodeToRemove.nextElementSibling; if (next && next.tagName.toLowerCase() !== 'h2') { next.remove(); } else { break; } } lastH2.remove(); h2Elements.pop(); // 同步更新数组 } const result = []; h2Elements.forEach((h2, index) => { const currentTitle = h2.textContent.trim(); const currentContent = []; let nextNode = h2.nextElementSibling; while (nextNode && nextNode.tagName.toLowerCase() !== 'h2') { if (nextNode.tagName.toLowerCase() === 'img') { const imgSrc = nextNode.getAttribute('src'); if (imgSrc) { nextNode.setAttribute('src', fixImagePath(imgSrc)); } } currentContent.push(nextNode.outerHTML.trim()); nextNode = nextNode.nextElementSibling; } const cleanedContent = currentContent.join('\n') .replace(//gi, '/SMT/') .replace(//gi, '') .trim(); result.push({ title: currentTitle, content: cleanedContent, id: `tab-pane-${index}` }); console.log(`目录 ${index + 1}：${currentTitle} =====`); console.log(cleanedContent); console.log('------------------------------------------'); }); function fixImagePath(src) { if (src.startsWith('/')) return window.location.origin + src; return src; } const navTabs = document.getElementById('myTab'); const tabContent = document.getElementById('tabContentContainer'); result.forEach((group, index) => { const tab = document.createElement('a'); tab.className = 'nav-link' + (index === 0 ? ' active' : ''); tab.href = `#${group.id}`; tab.innerText = group.title; navTabs.appendChild(tab); const pane = document.createElement('div'); pane.className = 'tab-pane' + (index === 0 ? ' active' : ''); pane.id = group.id; pane.innerHTML = group.content; tabContent.appendChild(pane); }); document.querySelectorAll('.tabbedSystem .nav-link').forEach(tab => { tab.addEventListener('click', (e) => { e.preventDefault(); document.querySelectorAll('.tabbedSystem .nav-link').forEach(t => t.classList.remove('active')); tab.classList.add('active'); const targetId = tab.getAttribute('href').replace('#', ''); document.querySelectorAll('#tabContentContainer .tab-pane').forEach(pane => { pane.classList.remove('active'); }); const activePane = document.getElementById(targetId); if (activePane) { activePane.classList.add('active'); } }); }); });

`, "text/html").body; const h2s = decoded.querySelectorAll("h2"); const h2 = h2s[h2s.length - 1]; // const container = document.getElementById("lastSectionContainer"); if (!h2) return; // 插入主标题 const titleElement = document.createElement('h2'); titleElement.className = 'custom-main-title'; titleElement.textContent = h2.textContent.trim(); container.appendChild(titleElement); // 创建滚动容器 const scrollContainer = document.createElement('div'); scrollContainer.className = 'custom-scroll-wrapper'; const textColumn = document.createElement('div'); textColumn.className = 'custom-column custom-texts'; const imageColumn = document.createElement('div'); imageColumn.className = 'custom-column custom-images'; let next = h2.nextElementSibling; while (next) { if (next.tagName.toLowerCase() === 'h3') { const section = document.createElement('div'); section.className = 'custom-section'; const textWrap = document.createElement('div'); textWrap.className = 'custom-text'; textWrap.appendChild(next.cloneNode(true)); // 克隆 h3 const imgWrap = document.createElement('div'); imgWrap.className = 'custom-image'; let scan = next.nextElementSibling; while (scan && !/^h[23]$/i.test(scan.tagName)) { const clone = scan.cloneNode(true); // 如果是图片段落 if (clone.querySelector('img')) { const imgs = clone.querySelectorAll('img'); imgs.forEach(img => { imgWrap.appendChild(img.cloneNode(true)); }); } else { textWrap.appendChild(clone); } scan = scan.nextElementSibling; } textColumn.appendChild(textWrap); imageColumn.appendChild(imgWrap); next = scan; } else { next = next.nextElementSibling; } } scrollContainer.appendChild(textColumn); scrollContainer.appendChild(imageColumn); container.appendChild(scrollContainer); // 同步滚动 let isScrolling = false; function syncScroll(source, target) { if (isScrolling) return; isScrolling = true; const sourceScrollTop = source.scrollTop(); const sourceScrollHeight = source[0].scrollHeight; const targetScrollHeight = target[0].scrollHeight; const targetScrollTop = (sourceScrollTop / sourceScrollHeight) * targetScrollHeight; requestAnimationFrame(() => { target.scrollTop(targetScrollTop); isScrolling = false; }); } $('.custom-texts').on('scroll', function () { syncScroll($(this), $('.custom-images')); }); $('.custom-images').on('scroll', function () { syncScroll($(this), $('.custom-texts')); }); });

姓名*

邮箱

验证码*

电话*

公司*

基本需求*

提交信息即代表同意《隐私政策》

提交留言

{/block}

分辨率	＜0.95微米
电压	最高电压160KV
标靶功率	3W
放大倍数	2000-7000倍放大倍率（各种角度）
最大样品检测尺寸	736×580毫米（个性需求表单询问）
最大检测尺寸	508×445毫米（个性需求表单询问）
CMOS数字探测器像素	133万像素
X射线影像操作软件	英国专利
X射线辐射泄漏量	＜1μSv/hr
Windows操作系统	Windows10 64位操作系统

设备尺寸	1450×1700×1970mm
设备重量	1950kg
最大样品重量	5kg
电源	单相200-230V，16A
最大功率	1000W

检测对象	可识别的关键缺陷
表面贴装元器件（SMD）

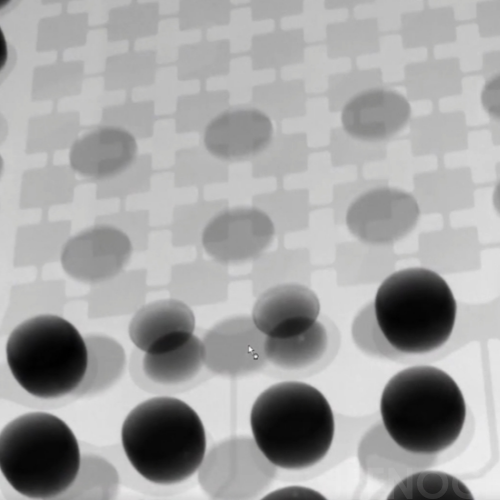

BGA（球栅阵列）	焊球的缺失、虚焊、短路、焊球偏移、空洞率超标（尤其是多层焊点内部缺陷）等
CSP（芯片级封装）/Flip Chip（倒装芯片）	焊点尺寸在微米级检测焊球熔接不良、对位偏差等
QFP/LGA（方形扁平封装 / 焊盘栅格阵列）	引脚焊点的焊脚翘起、焊料不足、桥连（尤其是引脚密集型封装）等
PCB组件以及焊点结构
SMT 焊点	检测焊盘与元器件引脚或者焊球的焊接一致性（焊料浸润不良、冷焊、焊料飞溅）等
多层板内部连接（材质限制）	通孔（Through Hole）、盲孔（Blind Hole）、埋孔（Buried Hole）的金属化孔壁完整性（断裂、空洞）等
柔性板（FPC）/ 刚柔结合板	弯曲区域焊点的疲劳裂纹、分层缺陷等
成品组件与复杂模块
完整PCBA成品	检测整板焊点缺陷，尤其是隐藏在元器件下方的焊点（比如被屏蔽罩、散热器覆盖的区域）等
模块化组件	电源模块、射频模块、MEMS 传感器模块的内部焊接结构可靠性
半导体封装基板	封装基板与芯片之间的互连焊点
汽车电子和汽车精密铸件
汽车电子模组	ECU（电子控制单元）内部焊点、线束连接、仪表盘组件的电子元器件稳定性
工业精密铸件（应用不多）	铝合金压铸件气孔、金属疲劳裂纹、精密齿轮内部缺陷等
新能源和电池行业
锂电池	电芯卷绕对齐度、极耳焊接质量、内部异物等
光伏与太阳能组件	硅片焊点断裂、焊层均匀性、连接器内部腐蚀等

合作品牌

技术参数

设备参数

检测范围

X射线检测设备的原理

电路板检测设备有哪些？

际诺斯X射线检测设备的优势

SMT贴片加工领域检测精度领先

个性化操作和分析能力

全包裹式铅防国际标准安全防护系统

X影像几乎领域最高性价比

个性化技术非标能力和服务体验
