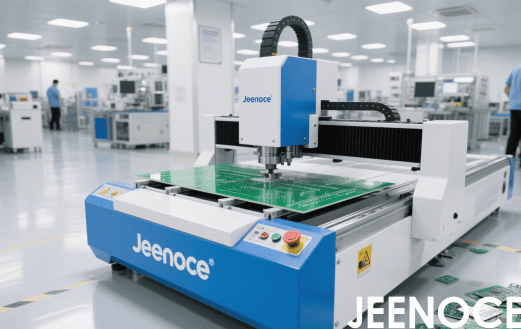

冲压式分板机主要由机架、工作台、冲压机构、刀具系统、定位装置和控制系统等核心部分构成，其工作过程以机械冲压原理为基础，通过各组件协同运作，实现PCB板的高效分离。工作前，操作人员先将PCB整板置于工作台，利用机械定位销与板上定位孔配合，并借助真空吸附平台负压固定板材，同时，依据PCB板材质、厚度及分板要求，选用高速钢或硬质合金刀具，经特殊工艺处理刃口后，安装于冲压机构。定位完成，控制系统接收指令启动冲压机构。其动力源于液压或气动驱动，液压通过油泵加压推动活塞产生稳定冲压力，气动则借压缩空气驱动活塞实现快速冲压。在驱动力作用下，刀具高速下压，切入 PCB 板预先加工的V-Cut槽或邮票孔区域。凭借冲压力，板材沿弱化区域断裂分离，分板结束，冲压机构带动刀具复位，控制系统控制工作台移出分离后的 PCB 单元，从而实现自动化、连续化作业。
高效高产：凭借强大冲压力和快速冲压动作，冲压式分板机可在短时间内完成大量PCB板分离，大幅提升分板速度，满足大规模生产需求，提高生产效率。
切口优质：在正确选择刀具、合理设置冲压力的情况下，分板机能够使 PCB 板沿着预设路径整齐断裂，切口平整，毛刺少，减少后续切口处理工序，降低生产成本。
操作便捷：其操作流程固定，控制系统操作界面直观，经过简单培训，操作人员便能熟练掌握设备操作方法，方便参数设置与设备监控。
规则适配：对于具有规则V-Cut槽或邮票孔设计的PCB板，分板机可精准沿预设路径分离，保证分板后PCB单元的尺寸一致性，分板精度较高。
刀具损耗：分板过程中，刀具承受较大冲压力和摩擦力，与PCB板频繁接触切割，导致刃口易磨损。刀具磨损后会影响切口质量，需定期更换，增加生产成本与设备维护工作量。
板材局限：该分板机更适合厚度适中、材质均匀的PCB板。对于过薄、过厚、材质脆或硬度高的板材，分板时易出现断裂不均、分层、元器件损伤等问题，限制了设备适用范围。
应力影响：冲压分板时较大的冲压力会使PCB板产生机械应力，可能导致对机械应力敏感的元器件性能下降甚至损坏，影响电子产品质量与可靠性。
噪音污染：无论是液压驱动还是气动驱动的冲压式分板机，工作时都会产生较大噪音，影响工作环境，长期处于该环境还会危害操作人员听力健康。
冲压式分板机以机械冲压为原理，通过各组件紧密配合实现PCB板自动化分板，在电子制造领域发挥着重要作用，其具备切割效率高、切口质量好、操作简单等优势，尤其适用于规则PCB板的大规模生产，然而，刀具磨损快、对板材要求高、产生应力影响以及噪音较大等缺点也不容忽视。在实际应用中，企业需根据自身生产需求、PCB板特点等因素，权衡其优缺点，合理选择使用冲压式分板机。
