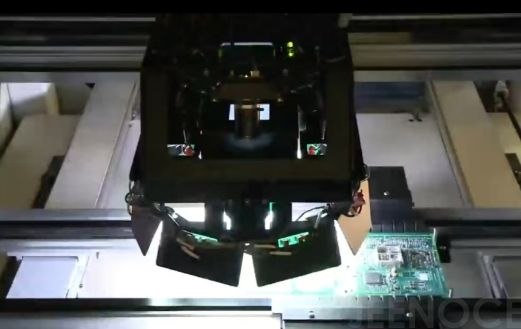

际诺斯键合光学检测设备主要用于检测芯片、晶圆等半导体器件中键合结构的质量，它的核心原理是基于光学成像与图像分析技术，在检测过程中，设备通过特定的光源照射待检测的键合区域，由于键合良好的区域和存在缺陷（比如键合不良、空洞、裂纹等）的区域对光的反射、散射和透射特性不同，光线在这些区域会产生不同的光学效应，例如，键合良好的区域可能呈现出均匀的光反射或透射模式，而存在缺陷的区域则会出现光强分布异常、散射增加等现象，设备中的光学镜头系统会收集从键合区域反射或透射回来的光线，并将其聚焦到图像传感器上，图像传感器将光信号转换为电信号，再经过信号处理电路和图像处理软件进行分析处理，最终生成键合区域的图像，并依据预设的检测标准判断键合质量是否合格。
非接触式检测：际诺斯键合光学检测设备采用光学成像方式，无需与被检测的键合结构直接接触，避免了因接触而可能对键合区域造成的损伤，保证了被检测器件的完整性和可靠性，这对于一些对表面质量要求极高的半导体器件尤为重要。
高分辨率成像：借助先进的光学镜头和图像传感器技术，键合光学检测设备能够实现高分辨率的成像，能够检测到微米级别甚至更小的键合缺陷，使得它可以发现一些传统检测方法难以察觉的细微问题，有助于提高半导体器件的生产质量和良品率。
快速检测：光学检测过程通常较快，设备可以在短时间内对大量的键合结构进行检测，在大规模半导体生产中，能够快速筛选出不合格产品，提高生产效率，满足生产线的高速运转需求。
可提供直观图像：检测设备能够生成清晰的键合区域图像，检测人员可以通过直观的图像快速判断键合质量，同时也便于对检测结果进行记录、存档和分析，为生产过程的优化和质量追溯提供有力依据。
对检测环境要求高：际诺斯光学检测容易受到环境因素的影响，例如灰尘、振动、光照强度等，灰尘可能会附着在光学镜头或被检测器件表面，影响成像质量；振动可能导致图像模糊，降低检测准确性；外界光照强度的变化也可能干扰检测结果，因此，需要在洁净、稳定的环境中使用设备，增加了设备的使用成本和维护难度。
对复杂结构检测受限：对于一些具有复杂三维结构的键合区域，光学检测可能存在局限性，由于光线传播和成像的原理，一些隐藏在复杂结构内部的缺陷可能无法被有效检测到，需要结合其他检测技术才能全面评估键合质量。
设备成本较高：键合光学检测设备集成了先进的光学、电子和图像处理技术，它的研发和制造成本较高，导致设备购置价格昂贵，这对于一些小型企业或研发机构来说，可能会增加经济负担，限制了设备的普及应用。
检测结果解读依赖经验：虽然设备能够生成清晰的图像，但对于检测结果的准确解读仍然需要操作人员具备一定的专业知识和经验。不同类型和程度的缺陷在图像上可能表现出相似的特征，需要操作人员根据实际情况进行综合判断否则容易出现误判或漏判的情况。
际诺斯键合光学检测设备凭借其非接触式检测、高分辨率成像和快速检测等优点，在半导体器件键合质量检测领域发挥着重要作用，为提高产品质量和生产效率提供了有力支持，然而，它也存在着对检测环境要求高、对复杂结构检测受限、设备成本较高以及检测结果解读依赖经验等缺点，在实际应用中，企业需要根据自身的生产需求、经济实力和技术水平，综合考虑设备的优缺点，合理选择和使用键合光学检测设备。
