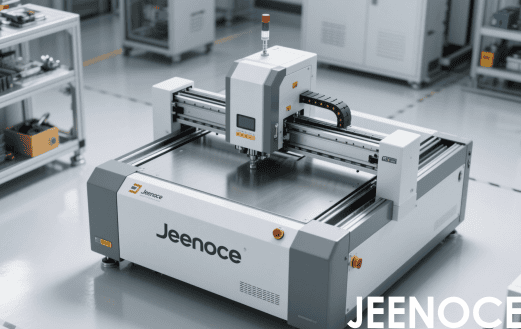

走刀式分板机是一种用于分割印刷电路板（PCB）的专用设备，广泛应用于电子制造行业，其核心原理是通过刀具的直线运动对PCB板进行切割分离，具有结构简单、操作便捷、成本较低等特点，尤其适用于分割规则形状且板厚较薄、无高精密元器件的PCB板。
以下从工作过程、关键部件作用及分板原理本质等方面展开介绍：
定位：操作人员将待分割的PCB板放置在分板机的工作平台上，通过定位销、定位夹具或边缘定位装置，确保PCB板的位置精准且与刀具的运动轨迹对齐，定位精度直接影响分板质量，而切割偏差会导致板边不平整或损伤元器件。
固定：利用真空吸附系统或机械夹具将PCB板牢牢固定在工作平台上，真空吸附通过在平台表面开设气孔，连接真空泵产生负压使PCB板紧贴平台，而机械夹具则通过夹持PCB板边缘或特定部位实现固定，防止在切割过程中PCB板发生位移。
刀具选择与安装：根据PCB板的材质、厚度和切割要求选择合适的刀具，刀具通常为圆形铣刀或V型槽刀，安装在分板机的刀具主轴上，而主轴通过电机驱动旋转。
刀具进给：分板机启动后刀具主轴带动刀具高速旋转，同时刀具沿预设的直线轨迹向PCB板进给，进给速度可根据PCB板的特性和切割要求进行调整，一般为每分钟几毫米到几十毫米。
切割过程：刀具以一定的压力和速度切入PCB板，通过旋转和进给运动将PCB板沿预定的分割线切断，而在切割过程中刀具的刃口与PCB板的铜箔、基材等材料相互作用实现材料的分离。
切割完成：当刀具完成预定的切割行程后，停止进给和旋转运动，此时PCB板已被分割成所需的独立小板。
取出PCB板：关闭真空吸附系统或松开机械夹具将分割好的PCB板从工作平台上取出，进行后续的检测、组装等工序。
电机驱动：主轴电机是刀具旋转的动力源，性能直接影响刀具的转速和稳定性，而高速电机可提高切割效率，同时减少切割过程中产生的热量和毛刺。
主轴结构：主轴通常采用高精度的轴承和轴套，确保刀具在高速旋转时的同轴度和稳定性，减少振动和偏摆保证切割精度。
传动机构：进给系统一般由电机、丝杆、导轨等部件组成，电机通过丝杆将旋转运动转化为直线运动推动刀具沿导轨进行进给，而导轨的精度和刚性对刀具的运动精度和稳定性至关重要。
进给控制：通过控制系统精确控制电机的转速和转向实现对刀具进给速度和方向的调节，先进的分板机还具备自动补偿功能可以根据刀具的磨损情况自动调整进给量保证切割质量的一致性。
平台材质与结构：工作平台通常采用高强度、高平整度的材料制成，比如铝合金或花岗岩确保PCB板在切割过程中的平整度和稳定性。
定位装置：定位销、定位夹具等定位装置可快速、准确地将PCB板定位在工作平台上，提高生产效率，而一些高端分板机还配备了视觉定位系统，通过摄像头对PCB板上的标记点进行识别和定位进一步提高定位精度。
程序控制：控制系统是分板机的“大脑”通过预先编写的程序控制刀具的运动轨迹、进给速度、旋转速度等参数，操作人员可通过人机界面输入切割参数，实现对分板过程的精确控制。
安全保护：控制系统还具备多种安全保护功能，比如过载保护、急停按钮、安全光幕等，确保操作人员和设备的安全。
走刀式分板机是电子制造专用设备，核心通过刀具直线运动切割分离PCB板，适用于规则、薄型、无高精密元件的PCB，工作过程包括PCB定位固定、刀具运动切割、完成取板，关键部件有刀具主轴系统、进给系统、工作平台与定位系统、控制系统协同作用。
